在 R/V Marcus Langseth 的主实验室里，您会发现一系列监视器——准确地说是 46 个!——所有显示器都显示有关我们正在收集的数据的信息。虽然许多屏幕专用于监测地震数据和与采集地震数据相关的仪器，有两个屏幕显示与多波束回波测深仪相关的数据。多波束回声测深仪是一种安装在船体上的仪器，可在船下方以扇形发射声波。声波通过水传播到海底并返回仪器。声波返回所需的时间用于确定海底的深度，这为我们提供了有关海底形状的信息——称为测深。该信息补充了地震数据提供的深层地下成像。

专用于多波束的两个监视器使我们能够控制和查看正在收集的数据。其中一个屏幕在地图视图中显示多波束数据，使我们能够查看覆盖范围并设置仪器的参数(图 1，左侧屏幕)。另一个屏幕分为两个窗口，实时显示数据(图 1，右侧屏幕)。顶部窗口显示海底反射率，这是海床硬度或粗糙度的量度。底部窗口将数据显示为侧条，这实质上是数据的侧视图，就好像我们是从船只后面看一样。

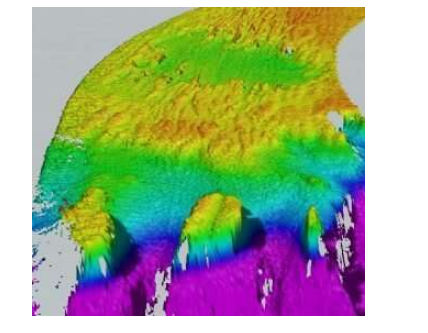

我们究竟在多波束数据中寻找什么?在下面的图 2 中，我们可以看到俄勒冈州南部海底的动态环境，沿这一小部分边缘拍摄了冲沟、水道和滑坡。除了海底成像，现代多波束系统还能够对水柱内的气泡进行成像。在新数据集中可以看到甲烷渗漏，它对应于先前确定的渗漏，其中可能含有从地幔泄漏的氦。新的成像技术(图 3)使研究人员能够更好地定位这些甲烷渗出物从海底流出的位置。

对先前研究中的多波束和声纳数据的仔细审查和解释显示，成千上万的甲烷渗漏都散布在卡斯卡迪亚边缘。在我们的探险过程中，我们通过多波束确认了其中一些先前绘制的渗漏点的位置，但也确定了一些新渗漏点。通过细心细心的眼睛，您可以通过侧扫窗实时发现这些甲烷渗漏。然而，与多波束的空间覆盖相比，渗漏很小，所以它们真的很容易错过，眨眼间就会从屏幕上消失。因此，我们主要在多波束数据的处理步骤中确认和识别甲烷渗漏。在处理数据的同时，我们能够堆叠和过滤以更准确地成像和定位甲烷 渗漏。

多波束数据可以揭示有关海底的许多重要而有趣的见解。结合在这次航行中收集的新多波束数据，进一步获得了完整的高分辨率海底地图和沿卡斯卡迪亚的甲烷渗漏目录。
